Y16系列圆形电连接器
●中心螺杆连接，使用方便，锁紧可靠
●规格齐全
●具有防雨、防尘、防盐雾等功能
●并有防误插机构
适用范围
Y16系列圆形电连接器广泛应用于各种电器设备之间的电路连接。
使用环境条件
工作温度 -55℃～125℃
相对湿度 40±2℃时相对湿度92%～98%
工作气压 101.33kPa～6.67Pa
正弦振动 10～2000Hz 加速度196 m/s2
冲 击 加速度980 m/s2
碰 撞 加速度392 m/s2`
淋 雨 降雨量5mm/min
机械寿命 1000次（普通）
500次（Y16N）
主要技术特性
接触件特性
|
插针直径(A) |
1 |
1.3 |
1.5 |
2.5 |
3 |
3.5 |
5 |
|
工作电流(A) |
5 |
7 |
10 |
25 |
30 |
60 |
75 |
|
接触电阻(mΩ) |
≤5 |
≤4 |
≤3 |
≤1 |
≤1 |
≤1 |
≤1 |
|
≤10* |
≤3* |
注：*为铁合金接触的接触电阻
绝缘电阻
|
标准大气条件 |
湿热条件 |
高温条件 |
|
≥1000MΩ |
≥20MΩ |
≥500MΩ |
耐电压
|
标准大气条件 |
AC 1500Vrms |
|
高温条件 |
AC 1500Vrms |
|
低气压条件 |
AC 150Vrms |
|
湿热条件 |
AC 500Vrms |
密封性 普通插座不小于98kPa
玻璃封结插座泄漏率不大于1×10-5Pa·L/s
型号标志
|
代号 |
Y |
16 |
P |
- |
24 |
30 |
Z |
J |
10 |
|
序号 |
① |
② |
③ |
|
④ |
⑤ |
⑥ |
⑦ |
⑧ |
① 圆形电连接器
② 设计序号
③ 类别：P-薄壳体，H-厚壳体，E-玻璃封接，N-屏蔽类
④ 壳体号：18、24、30
⑤ 芯数：04，05，12，14，16，30，38，48
⑥ 电连接器类别：T-插头，Z-插座
⑦ 接触件类型：J-插针，K-插孔，S-穿墙式插针孔
⑧ 插座安装方式：10-方形法兰盘式，13-方形法兰盘穿墙式，14-螺母并紧式
注：③-N屏蔽类目前仅有24#壳体有，其余壳体暂无。
外形及安装尺寸

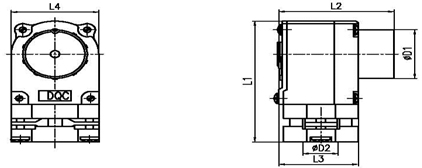

插头（N类除外）
|
壳体号 |
规格 |
L3 |
L4 |
D1 |
L1 |
L2 |
D2(出线口直径) |
|
P |
H |
P |
H |
P |
H |
|
18 |
1804
1805
1812 |
33 |
38 |
22 |
69.5 |
42 |
48.5 |
12 |
12.5 |
|
24 |
2404
2414
2430
2438
2448 |
39.5 |
48 |
38 |
71.5 |
48.5 |
55 |
18 |
22 |
|
39.5 |
46 |
|
2416
2416I |
46 |
66.5 |
77.5 |
55 |
75.5 |
22 |
23.5 |
|
30 |
3030
3048 |
66.5 |
51 |
41 |
75.5 |
- |
75.5 |
- |
26.5 |
螺母并紧式插座（N类除外）
|
壳体号 |
规格 |
L |
D1 |
M |
A |
|
18 |
1804
1805 |
28 |
33 |
M32×1.5 |
30-0.13 |
|
1812 |
26.5 |
|
24 |
2404
2414
2430
2438
2448 |
26.5 |
43 |
M42×1.5 |
40-0.16 |
方形法兰盘式插座（N类除外）
|
壳体号 |
规格 |
D1 |
D2 |
L |
A |
B±0.125 |
|
18 |
1804
1805 |
32 |
33 |
28 |
38 |
30 |
|
1812 |
26.5 |
|
24 |
2404 |
42 |
43 |
26.5 |
47 |
38 |
|
2404I |
|
2414 |
|
2416 |
29 |
|
2416I |
28 |
|
2430 |
26.5 |
|
30 |
3030 |
45 |
46 |
26.5 |
52 |
41 |
|
3048 |
28 |
24号壳体方形法兰盘穿墙式插座
|
类别 |
L1 |
L2 |
|
Y16-24号壳体 |
3 |
35 |
|
Y16N-24号壳体 |
4 |
37 |
接触件孔位排列（插针插合面正视图）
|
插针直径 |
Φ1 |
Φ1.3 |
Φ1.5 |
Φ2.5 |
Φ3 |
Φ3.5 |
Φ5 |
|
图 符 |
|
|
|
|
|
|
|
|
额定电流（A） |
5 |
7 |
10 |
25 |
20* |
30 |
60 |
75 |
|
接触件焊杯直径 |
Φ1.4 |
Φ1.8 |
Φ1.8 |
Φ3.3 |
Φ3.4 |
Φ4.6 |
Φ5 |
|
|
|
|
|
|
|
|
|
注：*仅适用于3048规格。
附件
螺孔防护盖组件
|
组件号 |
适用规格 |
|
Y16-1800-113 |
Y16-18XXTJ |
Y16-18XXZJ |
|
Y16-2400-113 |
Y16-24XXTJ |
Y16-24XXZJ |
|
Y16-3000-113 |
Y16-30XXTJ |
Y16-30XXZJ |
螺杆防护盖组件
|
组件号 |
适用规格 |
|
Y16-1800-114 |
Y16-18XXTK |
Y16-18XXZK |
|
Y16-2400-114 |
Y16-24XXTK |
Y16-24XXZK |
|
Y16-3000-114 |
Y16-30XXTK |
Y16-30XXTK |
|
Y16-1800-115 |
Y16P-1804TK |
Y16P-1805TK |
Y16P-1812TK |
|
Y16-2400-115 |
Y16P-2404TK |
Y16P-2414TK |
Y16P-2430TK |
|
Y16P-2438TK |
Y16P-2448TK |
|
Y16-1800-117 |
Y16H-1804TK |
Y16H-1805TK |
Y16H-1812TK |
|
Y16-2400-117 |
Y16H-2404TK |
Y16H-2414TK |
Y16H-2430TK |
|
Y16H-2438TK |
Y16H-2448TK |
Y16P-2416TK |
|
Y16P-2416ITK |
|
Y16-3000-117 |
Y16H-3030TK |
Y16H-3048TK |
|
Y16-2400-119 |
Y16H-2416TK |
Y16H-2416ITK |
螺杆后盖板组件
|
组件号 |
适用规格 |
|
Y16-1800-116 |
Y16P-1804TJ |
Y16P-1805TJ |
Y16P-1812TJ |
|
Y16-2400-116 |
Y16P-2404TJ |
Y16P-2414TJ |
Y16P-2430TJ |
|
Y16P-2438TJ |
Y16P-2448TJ |
|
Y16-1800-118 |
Y16H-1804TJ |
Y16H-1805TJ |
Y16H-1812TJ |
|
Y16-2400-118 |
Y16H-2404TJ |
Y16H-2414TJ |
Y16H-2430TJ |
|
Y16H-2438TJ |
Y16H-2448TJ |
Y16P-2416TJ |
|
Y16P-2416ITJ |
|
Y16-3000-118 |
Y16H-3030TJ |
Y16H-3048TJ |
|
Y16-2400-120 |
Y16H-2416TJ |
Y16H-2416ITJ | |
